제품소개

TD-01 & RD-01

TD-01 & RD-01 DATASHEET

지능형 CCTV 영상과 계측데이터 매핑 기능이 포함된 SNMP 기반의 급경사지 재해평가 및 재난관리 모니터링 통합시스템에 적용되는 단말기로서 지표변위계, 구조물경사계, 간극수압계, 지표균열계, 지하수위센서, 강우량계등 급경사지 계측분야에 적용되는 다양한 센서와 송수신 모듈(TD-01)과 송신 모듈을 최대 5대까지 연결 할 수 있는 연계 처리 모듈(RD-01)로 구성됨

The TD‑01 & RD‑01 is an SNMP-based integrated monitoring terminal system designed for hazard evaluation and disaster management of steep slopes. Equipped with intelligent CCTV-video and measurement-data mapping, it supports a variety of sensors used in slope monitoring—such as surface displacement meters, structural inclinometers, pore pressure sensors, surface crack gauges, groundwater level sensors, and rain gauges. The system consists of: TD‑01: A transmitter module supporting up to 5 sensors RD‑01: An aggregation processing module allowing connection of multiple TD‑01 units

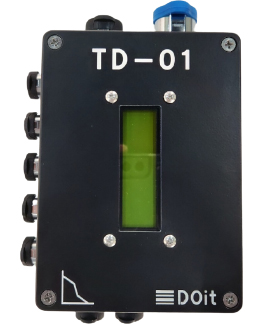

제품사양 (TD-01)
  • 입력포트아날로그 입력 4채널, 디지털 입력 1채널, 접점입력(펄스) 1채널, GPS 1채널
  • 입력전압DC 9~18V / 1A 이상
  • 분해능24bit
  • 디스플레이16 x 2Line
  • 동작온도-10 ~ +60℃ / 습도 : 85% / 보관 온도 : -20 ~ +80℃
  • 출력포트RS-485 (Modbus), USB
  • 출력전압DC 0~5V / 0~10V / 전류 4~10mA
  • 시각동기화PPS형 GPS 적용
  • 방수방진IP67
  • 무선통신WI-FI(Option)
Specification (TD-01)
  • Input PortsAnalog Input: 4 channels
    Digital Input: 1 channel
    Contact Input (Pulse): 1 channel
    GPS Input: PPS‑type precision timing
  • Input VoltageDC 9–18 V / ≥ 1 A
  • Output PortsRS-485 (Modbus), USB
  • Output Voltage/Current0–5 V / 0–10 V / 4–20 mA
  • Resolution24-bit
  • Waterproof/DustproofIP67
  • Display16×2 line LCD
  • Wireless CommunicationOptional Wi‑Fi
  • Operating Temperature–10 °C to +60 °C (humidity ≤ 85%)
  • Storage Temperature–20 °C to +80 °C

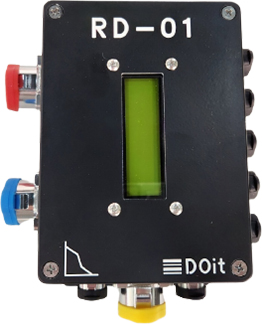

제품사양 (RD-01)
  • 입력포트RS-485 5채널
  • 입력전압DC 9~18V / 1A 이상
  • 디스플레이16 x 2Line
  • 동작온도-10 ~ +60℃ / 습도 : 85% / 보관 온도 : -20 ~ +80℃
  • 출력포트Ethernet 통신, USB, Serial 통신 (RS-232/485)
  • 시각동기화NTP or RTC
  • 방수방진IP67
Specification (RD-01)
  • Input PortsRS‑485: 5 channels
  • Output PortsEthernet, USB, Serial (RS‑232/485)
  • Input VoltageDC 9–18 V / ≥ 1 A
  • Time SyncNTP or RTC
  • Display16×2 line LCD
  • Waterproof/DustproofIP67
  • Operating Temperature–10 °C to +60 °C (humidity ≤ 85%)
  • Wireless CommunicationOptional Wi‑Fi
  • Storage Temperature–20 °C to +80 °C
제품특징
  • SNMP 프로토콜 적용에 따른 MIB 정보를 바탕으로 데이터 수집에 따른 상태/기능정보 관리 및 장애 유무판단의 편의성 제공
  • 급경사지 계측분야에 적용되는 다양한 센서(아날로그, 디지털 및 펄스 출력 등)와 호환이 가능하며, Modbus-RTU 규격을 지원하는 단말장치
  • 1PPS 방식의 GPS 수신모듈을 내장하여 매우 정밀한 시간동기화 제공(1㎲이내)
  • 현장 적용성을 위한 유선·무선통신을 지원하며 한 개의 데이터 라인으로 전원/통신 연결이 가능한 PoE 기술 적용
Key Features
  • Utilizes SNMP protocol and MIB data to manage device status, features, and fault detection conveniently
  • Supports a wide variety of sensors used in steep slope monitoring (analog, digital, pulse outputs), with Modbus‑RTU compatibility
  • Built-in 1PPS‑GPS module providing highly accurate time synchronization (within 1 μs)
  • Supports both wired and wireless (optional Wi‑Fi) communication, and features PoE for combined power and data transmission via single cable
연계 센서
Supported Sensors (Examples)

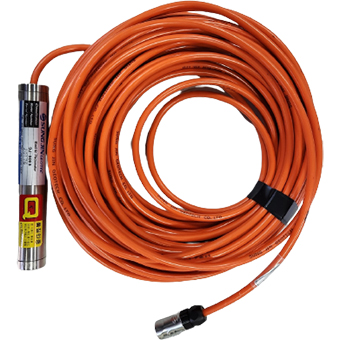

간극수압계

Pore pressure meter

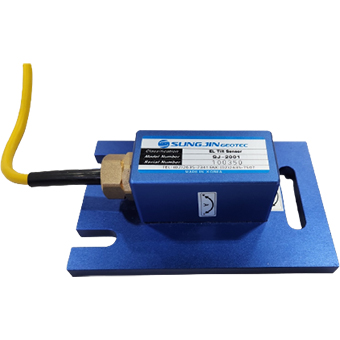

구조물경사계

Structural inclinometer

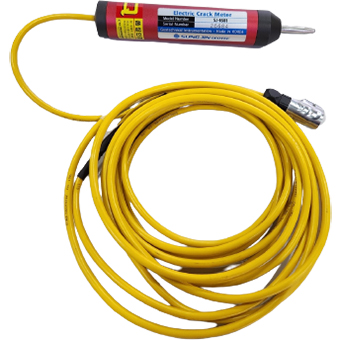

균열계

Crack gauge

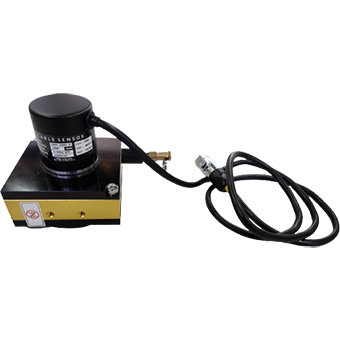

변위계

Displacement sensor

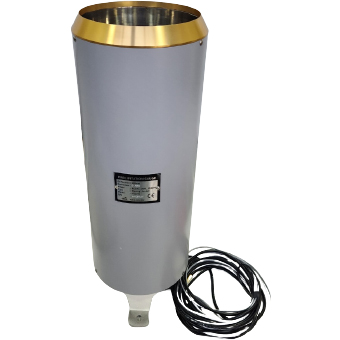

강수량계

Rain gauge
